呼吸閥的工作原理分析

2019-04-26 關注次數：

呼吸閥類似于單向止逆閥，它只能向外呼氣，不能向內吸氣，當系統內壓力升高時，氣體便經過呼吸閥向外放空，保證系統的壓力恒定。呼吸閥充分利用油罐本身的承壓能力來減少油蒸氣排放，其原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓。

當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時，罐外的大氣將頂開真空閥而進入罐內，使罐內的壓力不在繼續下降。達到某一壓力時，進行呼或吸；另一種是設計成純粹只呼不吸，可以理解為用兩個適當壓力的單向閥代替。對于存放有毒物質的貯罐，是沒有的呼吸閥的，或者加活性碳過濾器等處理裝置的。

當罐內氣體的壓力在機械呼吸閥的控制壓力范圍之內時，呼吸閥不動作，保持油罐的密閉性；

當罐內氣體空間的壓力升高，達到呼吸閥的控制正壓時，壓力閥被頂開，氣體從罐內逸出，使罐內壓力不在繼續加高；呼吸閥一般用在常壓或低壓貯罐上，即只有常壓和低壓貯罐才有罐呼吸排放（在低壓罐上常有蒸汽回收系統），高壓貯罐沒有排放量，無呼吸損失和工作損失。

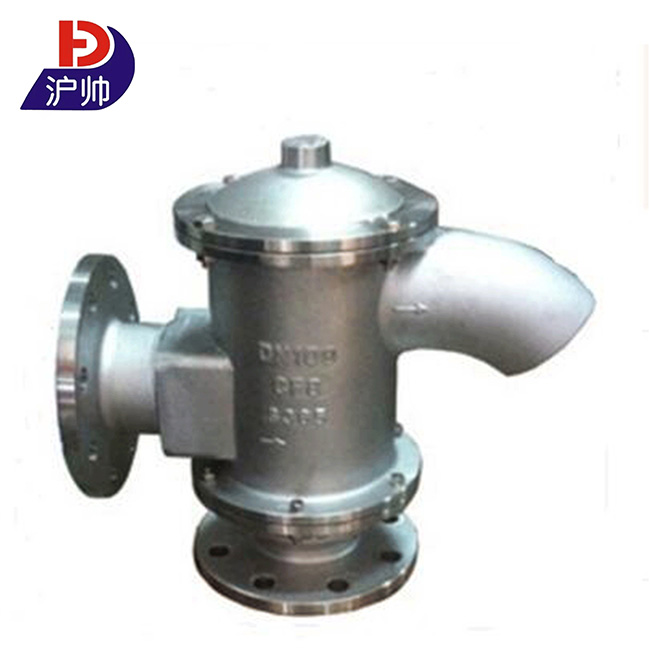

呼吸閥
